01
Pastendruck

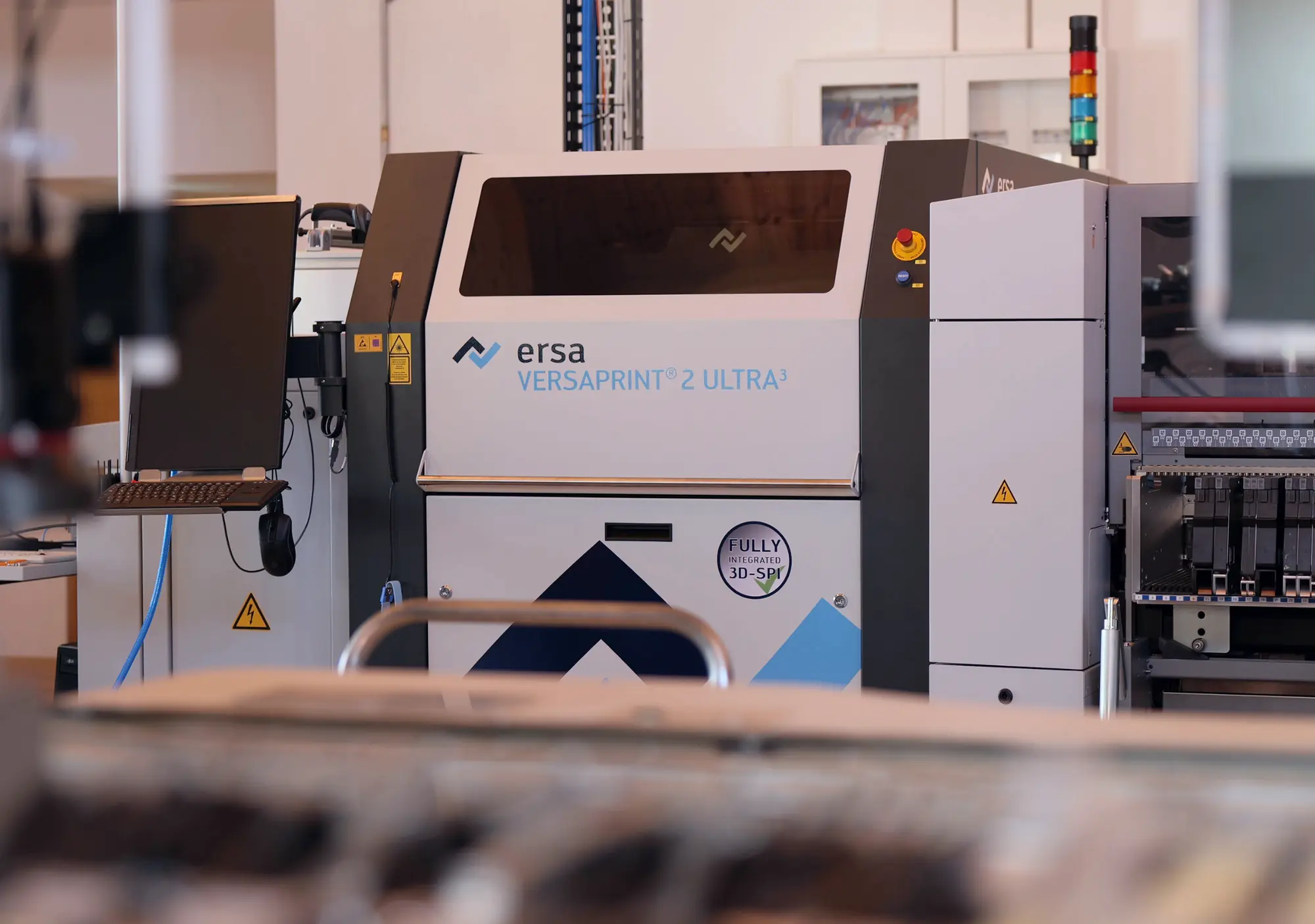

Der Ersa VERSAPRINT 2 ULTRA druckt die Lotpaste und misst sie direkt danach per 3D-SPI, beides im Closed Loop. Im selben Gerät sitzen ein Schraubendispenser für Pin-in-Paste und ein Jetter, der Klebepunkte für schwere Bauteile setzt.
Series Production
- 35.000 BE/h
- Bestückleistung
- ab 01005
- Bauteilgröße
- 200 × 125 mm
- größtes Bauteil
- 1.000 Stück
- Losgröße
Flexibilität bei Losgrößen: Von Kleinserien bis 1.000 Stück (abhängig von der Komplexität) ist alles möglich. Ob langfristige Partnerschaft oder Ramp-up für die spätere Produktion bei Großserien-EMS-Dienstleistern – wir sind flexibel und zuverlässig. Die Linie verarbeitet Leiterplatten mit einer Boardgröße bis 460 mm, der kleinste Nutzen misst 60 × 100 mm.
Fertigungstechnik auf höchstem Niveau:
02
Bestückung

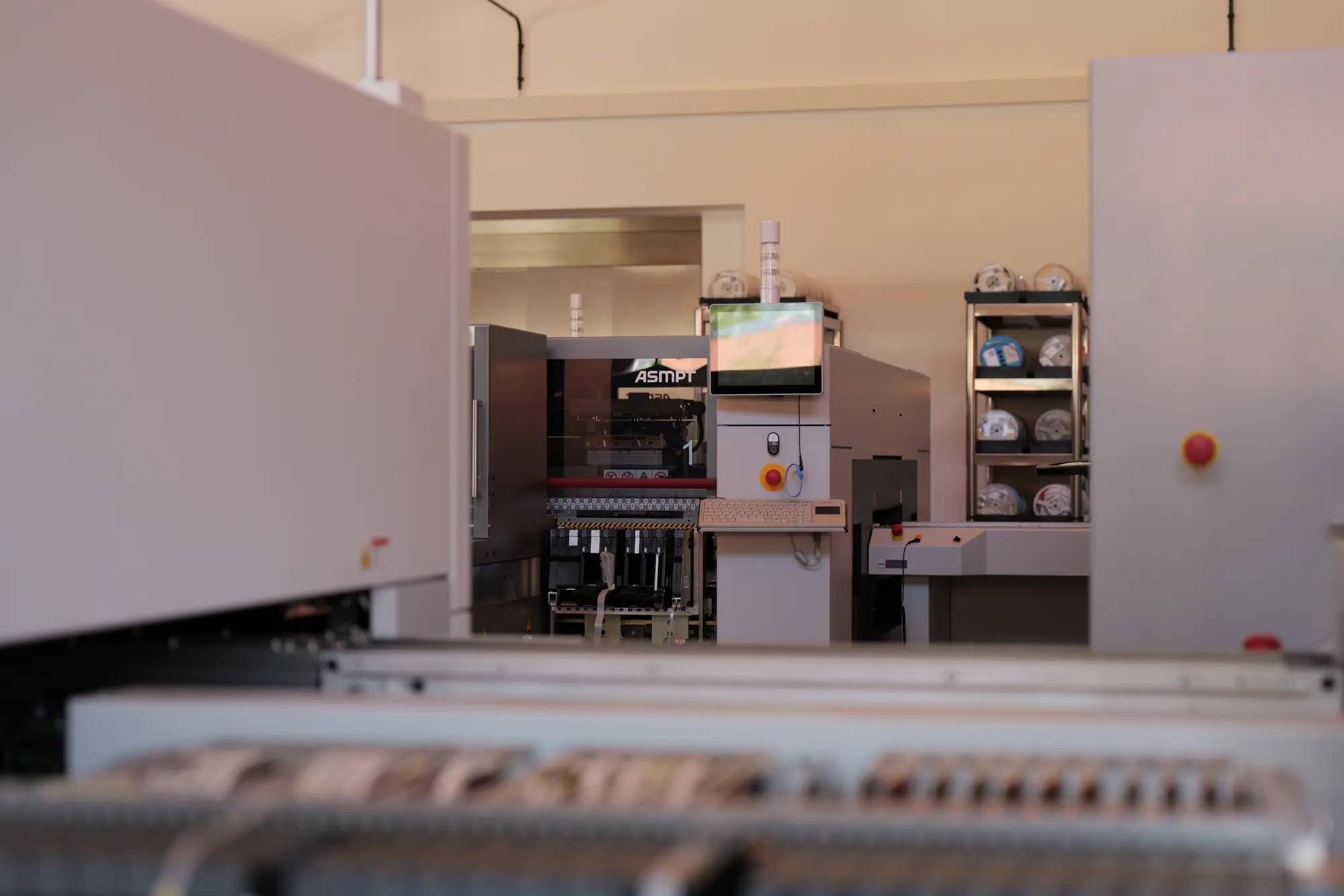

Zwei ASMPT SX1 bestücken mit 35.000 BE/h. Mit CPP-Kopf und 12 Nozzles sowie einem Twin-Kopf decken sie Bauteilgrößen ab 01005 bis 200 × 125 mm und bis zu 300 Gramm ab, und dabei prüfen sie optisch und messen die Werte von R, C, L und Dioden.
03
Löten
Gelötet wird inline in der Dampfphase der ASSCON VP2100, auf Wunsch mit Vakuum für ultra-low Void. Rampen- und Stufenprofile lassen sich einstellen, und über mehrere Temperatursensoren stimmen wir das Profil auf die jeweilige Baugruppe ab.
04
Endkontrolle
Nach dem Löten prüft die Omron 3D-AOI die fertigen Baugruppen. Mit KI-Unterstützung ist ein Prüfprogramm schnell erstellt, und damit eignet sich die AOI auch schon für Prototypen. Auf Wunsch ergänzen wir XRAY-Stichproben.
